臭氧发生器外观及构造介绍

臭氧发生器外观及构造介绍

摘要

臭氧发生器外观及构造介绍 图1是内装圆筒型臭氧发生管的臭氧发生器主体断面图。 臭氧发生器 为不锈钢圆管（接地电极）内插放电管（介电体-高压电极）的结构。放电管是个一端封

更新时间：2022-09-13
来源：臭氧发生器
作者：同林科技

分类
tel-phone

010－82461830

知识与标准
详细介绍相关案例
臭氧发生器外观及构造介绍

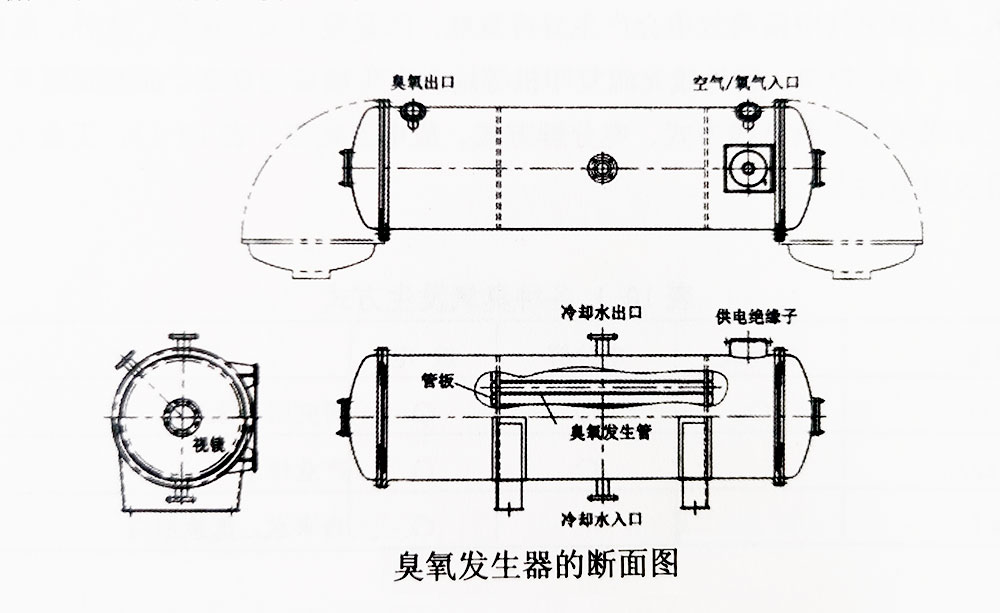

图1是内装圆筒型臭氧发生管的臭氧发生器主体断面图”。
        臭氧发生器为不锈钢圆管（接地电极）内插放电管（介电体-高压电极）的结构。放电管是个一端封死的玻璃管。玻璃管内侧为金属膜，金属膜与电极线端相连，以施加交流高电压。根据所需臭氧发生量，臭氧发生器内可装几根至几百根的电极。从臭氧发生器的一侧输入原料空气或氧气，通过电极管的放电间隙，部分变成臭氧，从臭氧发生器的另一侧排出。运行中的气体压力约0.1Mpa~0.2MPa。放电时电极会发热，因此，需循环水冷却外侧的接地电极。

图2是圆筒形臭氧发生器所用之玻璃管插入式臭氧发生管断面图。
        其中心部装有一个长约1m，直径约为2cm~7cm的玻璃管，与接地电极有约0.2mm~1mm的放电间隙。玻璃管的内侧涂覆有金属膜，作为高电压电极。电极冷却仅靠外侧的接地电极单面冷却。此玻璃管插入式臭氧发生管是很常见的。
图3是搪瓷式臭氧发生管断面图”。
        其长度与直径与玻璃管插入式臭氧发生管基本相同，其糖瓷融接在接地电极内侧。电极冷却仅靠外侧的接地电极单面冷却。此糖瓷式臭氧发生管也有冷却水在内侧电极循环的双面冷却形式。
图4所示是平板型臭氧发生器。
        为三明治结构，介电体为有二片陶瓷涂层的钢板，钢板中间插有填空用的衬垫，形成密封而均等的空隙，在钢板的两侧配置铝制散热器。电极冷却依靠空气冷却或水冷却。
（译注：图与说明不符）
